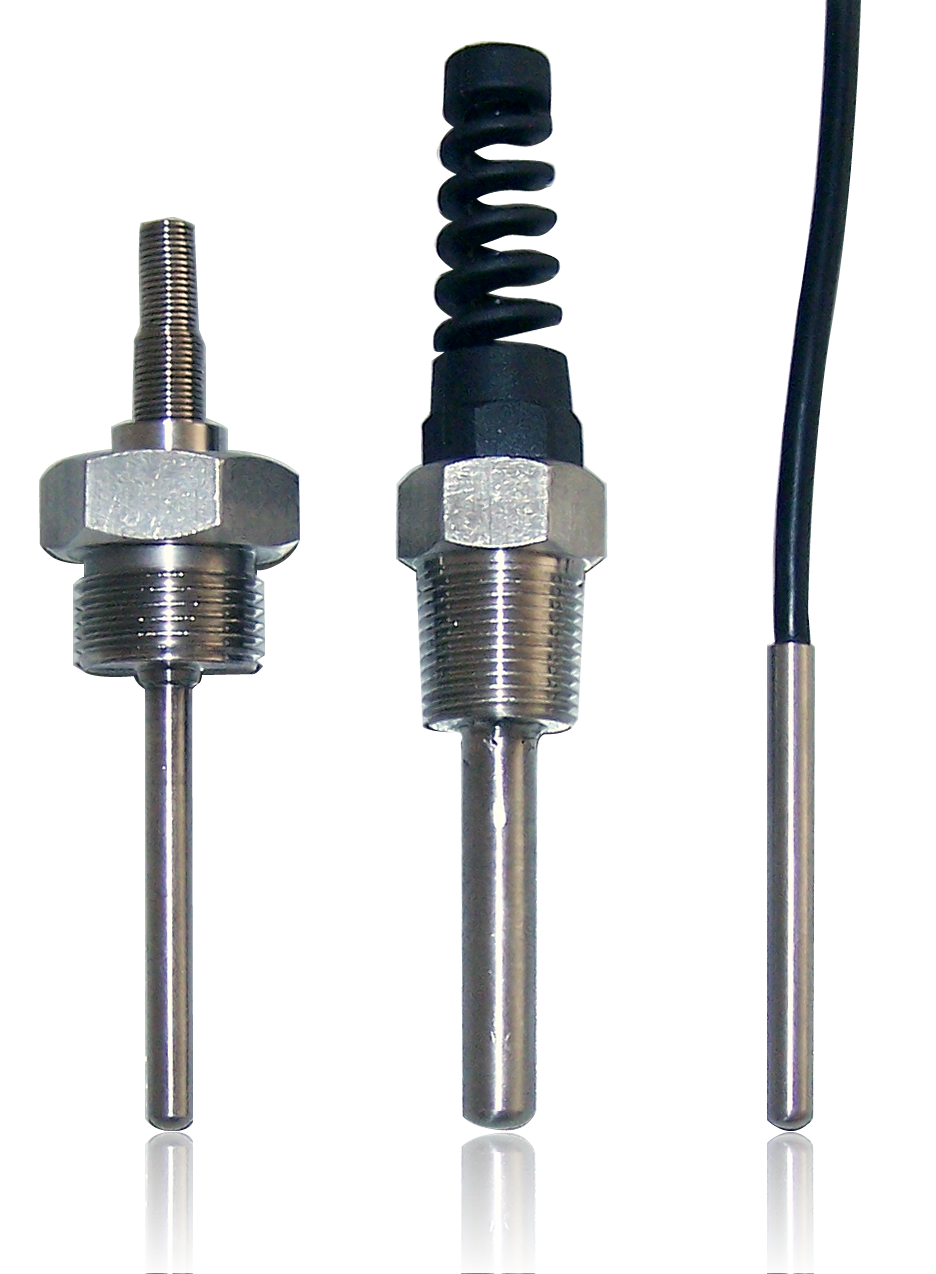

WT系列熱電阻溫度傳感器

WT系列溫度傳感器采用進口PT100、PT1000薄膜鉑電阻或CU50、CU100銅電阻為敏感件，線性好，精度高，并且采用全金屬密封結構和激光焊接工藝，灌充高絕緣導熱彈性硅膠，抗振動，導熱快，適合于液體氣體的溫度測量與控制。

13361825277

詳細參數

尺寸圖

產品應用：

醫療設備及儀器
注塑機、壓縮機

環境監控
空調制冷

特點：采用進口熱電阻芯片為核心、導熱快，抗振動優良，可靠性高、采用激光焊接工藝、一致性好，精度高、可靈活定制。

產品選型

100

. 1

. L5D6

. WR41

. C3

. 50

電纜長度：單位=分米；留空=2米；

精度等級：A=A級；B=B級；C=C級；

測溫范圍：A=-40~110℃；B=-40~175℃；

C=-40~280℃；D=-60~280℃；

電氣連接：留空=默認2線制；C3=3線制；C4=4線制；

螺紋規格：W+螺紋尺寸規格代碼（螺紋尺寸規格代碼參考螺紋選型表）；

探頭尺寸（并列多選）：-L=探頭長度cm；-LM=探頭長度mm；D=直徑mm（默認5mm直徑可省略）；

外殼形式：1=標準螺紋封裝；2=帶DIN接頭螺紋封裝；3=簡易不銹鋼管封裝；4=防水鑄鋁外殼封裝；5=航空插頭；

傳感器類型：100=PT100；1000=PT1000；102=2*PT100 2線制；1002=2*PT1000 2線制；

CU50=銅電阻CU50；CU100=銅電阻CU100；NTC / 具體參數

技術參數

精度：A 級 0℃ ≤ ±0.15℃； -100~ 100℃ ≤ ±0.35℃（理論電阻值） B 級 0℃ ≤ ±0.3℃； -100~ 100℃ ≤ ±0.8℃（理論電阻值） C 級 0℃ ≤ ±0.6℃； -100~ 100℃ ≤ ±0.8℃（理論電阻值）電阻隨溫度變化率：0.00385Ω/Ω/℃ （平均值）絕緣電阻：≥200MΩ@100V					外殼材料：不銹鋼測量介質：與不銹鋼兼容的氣體和液體溫度極限：120％額定溫度范圍（持續30秒不損壞）耐壓（標準型）：≥2.5MPa 供電電流：≤2mA
溫度與鉑電阻標準阻值對應表（IEC751-1995）
溫度（℃）	-30	-20	-10	0		10	20	30	40	50
電阻（Ω）	88.22	92.16	96.09	100.00		103.90	107.79	111.67	115.54	119.40
溫度（℃）	60	70	80	90		100	110	120	130	140
電阻（Ω）	123.24	127.08	130.90	134.71		138..51	142.29	146.07	149.83	153.58

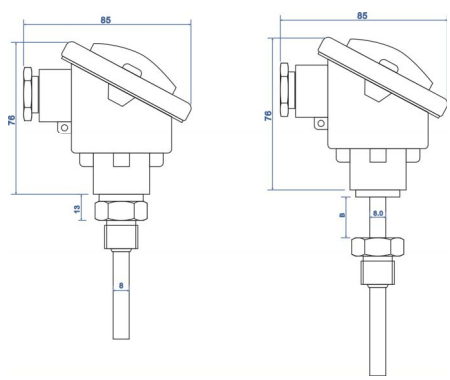

外形尺寸

六方對邊尺寸≥螺紋直徑＋ 3~5mm

六方厚度=9.5mm

默認螺紋長度= 12mm

默認電氣接口：2線制；

默認電纜： 2米

注：2線制PT100鉑電阻適合于2米以內的電纜使用。如電纜很長，請選擇3線制產品，或者量出線阻，從儀表里面減掉線阻產生的溫度差。其公式為：實際溫度= 顯示溫度-線阻×2/3.85

本產品默認線阻一般為0.13Ω/米~0.15Ω/米
