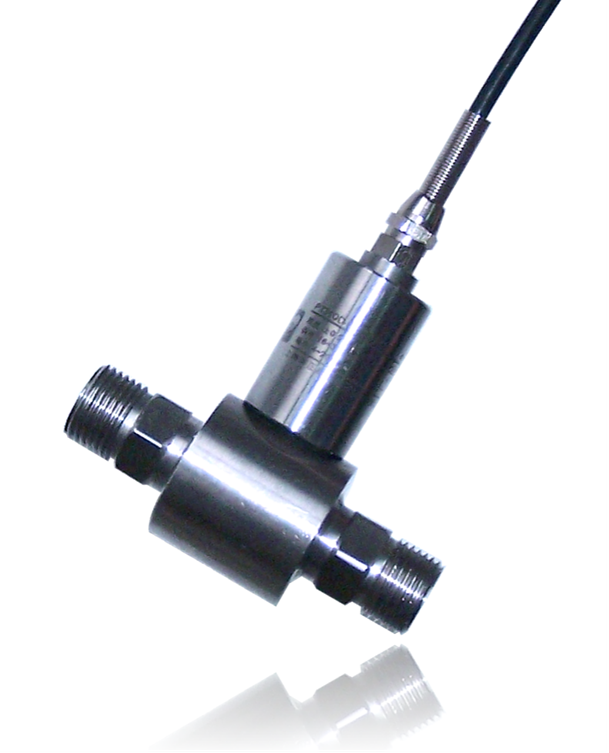

PTS310D系列壓阻式差壓變送器

PTS310D型差壓變送器采用進口擴散硅芯體，專為測量小量程差壓而設計，具有很好的穩定性和可靠性。精度高，抗沖擊壓力較好，適合測量各種與硅或者316不銹鋼兼容的介質。通過改變壓力連接的方式，可以很容易的測量負壓，通過選擇正負壓復合測量方式可測量雙向復合壓力。
由于采用了獨特的雙芯體技術，極大的增強了反向過載壓力等級，在某些場合甚至可以替換傳統的1151電容式變送器，而且體積較之小巧，成本也更低。

13361825277

詳細參數

尺寸圖

量程可選范圍：

極?。?~2KPa

比較大：0~3.5MPa

特點：精度高，穩定性好、有外部零點及滿度調整可選、體積小巧，重量輕、適用于各種與316不銹鋼兼容的液體和氣體、過載壓力較強。

產品選型

PTS

310D

. L

. 20K

. 1

. 3

. 2

. 20

電纜長度：單位=分米；留空=不配電纜；

現場顯示：留空=無顯示；2=加裝DIN數字表頭；

出線形式：1=直接引線；2=航空插頭；3=DIN接頭；

輸出方式：1=1~5V；2=0~5V；3=4~20mA；

安裝螺紋：1=M20×1.5；G21=G1/2”；定制需參看螺紋選型表

量程：數字=差壓；-C①=正負壓；單位代碼（K=KPa；B=bar；M=MPa）；

注①：正負壓為對稱的復合壓力，例如：-C15K 即量程為－15KPa~15KPa

芯體類型：-L=雙芯體液體介質；-G=雙芯體氣體介質；-LS=單芯體液體介質；-GS=單芯體氣體介質；

選型說明

1．測量方式

差壓測量方式：輸出信號只能反映正壓端的壓力大于負壓端時的情況。即4mA象征差壓為0，只能測量一個方向的差壓。

如：變送器量程為8公斤，輸出為4~20mA；正壓端 5公斤壓力，負壓端2公斤壓力，差壓為3公斤

輸出信號為4＋16÷8×3=10mA

如果負壓端5公斤壓力，正壓端2公斤壓力，此種測量方式無法測量

正負壓測量方式：輸出信號能反映正負壓端的雙向差壓。即輸出信號為 12mA±8mA（或3V±2V），12mA象征差壓為0

如：變送器量程為8公斤，輸出為4~20mA；正壓端 5公斤壓力，負壓端2公斤壓力，差壓為3公斤

輸出信號為12＋8÷8×3=15mA

如果負壓端5公斤壓力，正壓端2公斤壓力

輸出信號為12-8÷8×3=9mA

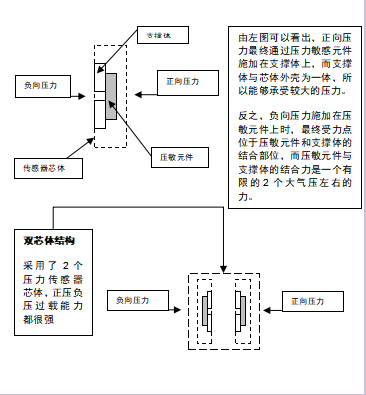

2．芯體類別

芯體：即變送器內部的壓力敏感件

單芯體：變送器正壓端過載壓力可以達到量程的數倍甚至更多，變送器的過載壓力指標只指正向壓力過載

當出現反向差壓時，負壓端壓力過載只2個大氣壓

雙芯體：變送器使用了兩個傳感器芯體，正反向差壓過載都能達到標稱的過載壓力

雙芯體液體介質：使用2個隔離膜壓力傳感器，兩邊均可以測量介質液體。兩端均符合過載指標

單芯體液體介質：使用1個隔離膜壓力傳感器，只隔離膜端可以測量介質液體。只正壓端符合過載指標

雙芯體氣體介質：只能測量氣體介質，兩端均符合過載指標

單芯體氣體介質：只能測量氣體介質，只正壓端均符合過載指標，負壓端只可過載比較大200KPa

變送器量程精度及過載壓力對照表

量程	比較大過載壓力		可選精度
量程	G型（測量氣體介質）	L型（測量液體介質）	G型（測量氣體介質）	L型（測量液體介質）
0~ 500Pa	3.5 KPa	--	1%FS	--
0~1KPa	3.5 KPa	--	0.5 %FS	--
0~1.5KPa	6KPA，50KPa	--	0.5 %FS	--
0~2KPa	6KPa，50KPa	--	0.5 %FS	--
0~2.5KPa	6KPa，130KPa	--	0.5 %FS；0.25 %FS	--
0~3.5KPa	130KPa	100KPa	0.5 %FS；0.25 %FS	0.5 %FS
0~5KPa	130KPa	100KPa	0.5 %FS；0.25 %FS	0.5 %FS
0~10KPa	130KPa	100KPa	0.5 %FS	0.5 %FS
0~15KPa	300KPa	100KPa	0.5 %FS	0.5 %FS；0.25 %FS
0~25KPa	300KPa	100KPa	0.5 %FS；0.25 %FS	0.5 %FS；0.25 %FS
0~30KPa	400KPa	100KPa	0.5 %FS	0.5 %FS；0.25 %FS
0~50KPa	400KPa	300KPa	0.5 %FS；0.25 %FS	0.5 %FS，0.75%FS
0~100KPa	400KPa	400KPa	0.5 %FS；0.25 %FS	0.5 %FS；0.25 %FS
0~200KPa	1.4MPa	1MPa	0.5 %FS；0.25 %FS	0.5 %FS；0.25 %FS
0~250KPa	1.4MPa	2.1MPa	0.5 %FS；0.25 %FS	0.5 %FS
0~500KPa	3.5MPa	2.1MPa	0.5 %FS	0.5 %FS；0.25 %FS
0~700KPa	3.5MPa	2.1MPa	0.5 %FS；0.25 %FS	0.5 %FS；0.25 %FS
0~1MPa	3.5MPa	6MPa	0.5 %FS；0.25 %FS	0.5 %FS；0.25 %FS
0~1.6MPa	3.5MPa	6MPa	0.5 %FS；0.25 %FS	0.5 %FS；0.25 %FS
0~2MPa	--	6MPa	--	0.5 %FS；0.25 %FS
0~2.5MPa	--	10MPa	--	0.5 %FS；0.25 %FS
0~3.5MPa	--	10MPa	--	0.5 %FS；0.25 %FS

外形尺寸

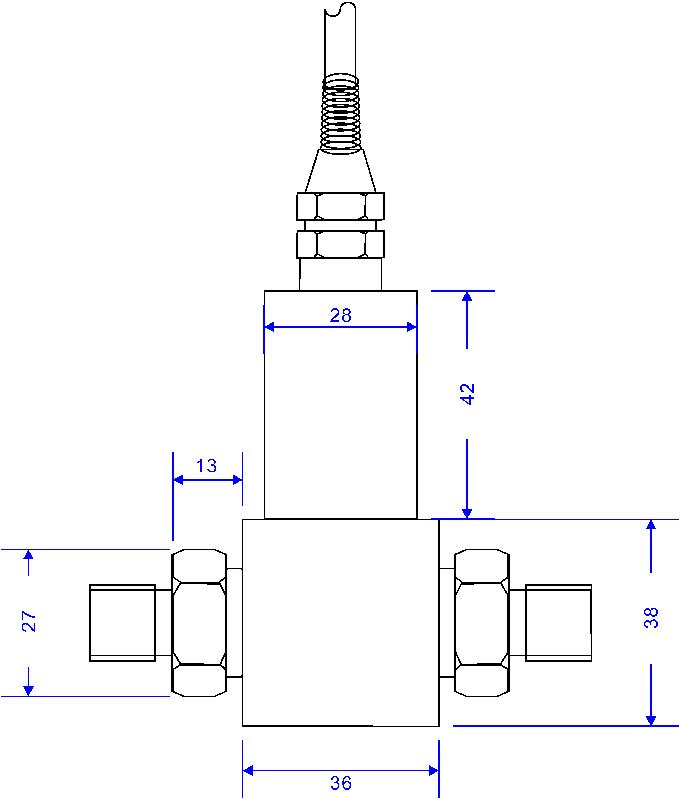

標準型，無現場顯示

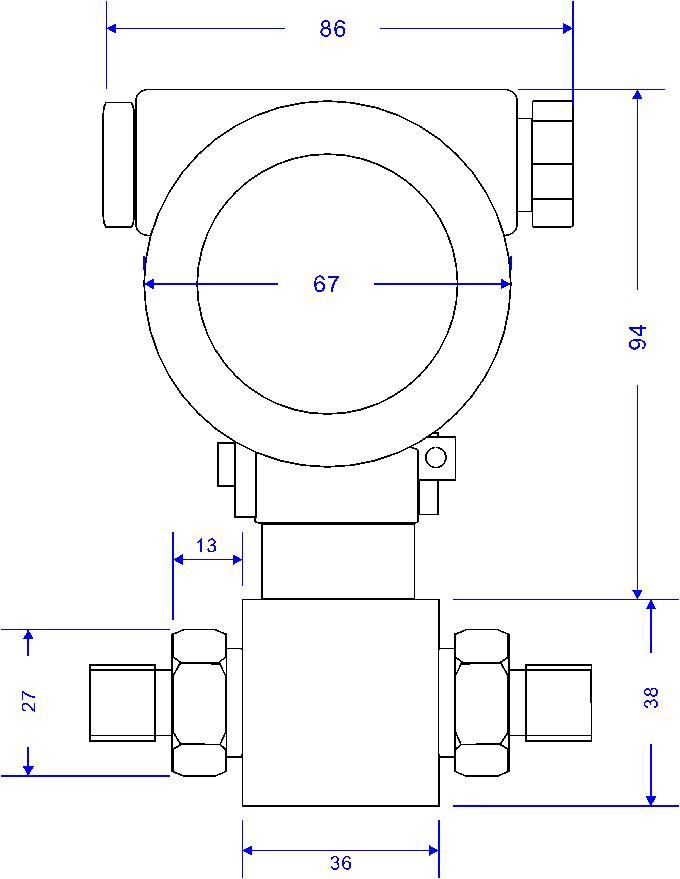

帶現場顯示
