電纜長度：-數字=n分米；留空=2米電纜；

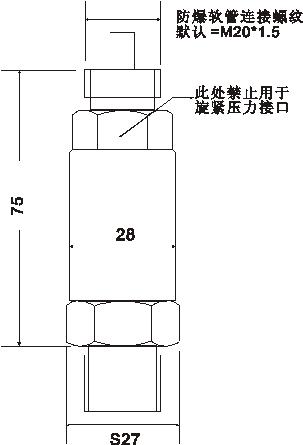

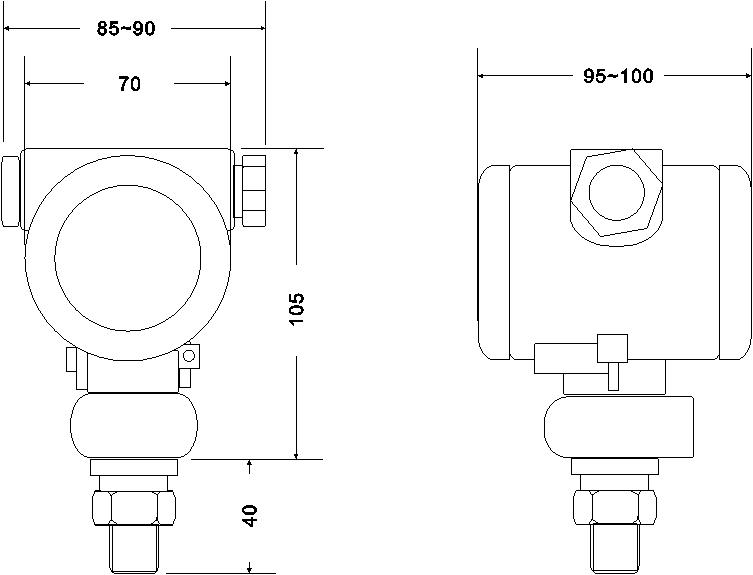

外殼：留空=不銹鋼；-Z=鑄鋁外殼（默認不配電纜）；

尾綴：-螺紋選型=防爆軟管連接螺紋；

精度等級：留空=±0.5%FS；B=±0.2%FS；尾綴12=12VDC供電；

介質溫度：-C=-40~125℃；-B=-40~100℃；-A=-20~80℃；

輸出方式：1=1~5V；2=0~5V；3=4~20mA；

尾綴：D=數字表頭；E=液晶表頭；（鑄鋁外殼選項）；H=帶Hart協議智能型；

安裝代碼：1=M20×1.5；定制螺紋參看螺紋選型表；

可選衛生型卡箍接頭，安裝代碼參看卡箍接頭代碼對應表；例：D40=DN40標準卡箍接頭；

量程：數字+單位代碼（K=KPa；B=bar；M=MPa）；前綴：A=絕壓，無前綴=表壓；S①=-100KPa，SnK=-nKPa；

330G=隔爆型（防爆認證產品）；

注① 格式為S+n+K，n代表數字，S不加n及單位代碼表示-100KPa，舉例：S50K= -50KPa；

輸出：

4~20mA；（0~5V；1~5V可選）

負載能力：

≥[（供電電壓-16）/0.02]Ω（24V）

≥[（供電電壓-8）/0.02]Ω（12V）

靜態精度：

±0.5%FS；±0.2%FS

滿量程偏置：

零位偏置：

≤精度級別對應誤差

≤精度級別對應誤差

長期穩定性：

≤±0.25%FS@1年（精度±0.5%）

≤±0.15 %FS@1年（精度±0.2%）

測量介質：

介質溫度：

與鎳鉻合金兼容的氣體和液體

-40~（80℃；100℃；125℃）

環境溫度：

-40~85℃

反極性保護：

≥1min@ 24V

溫度漂移：

≤±0.02%FS/℃（0～80℃）

外殼材料：

不銹鋼

安全過載壓力：

（持續1分鐘）

≥1.5倍（量程≤10MPa）

≥1.35倍（10MPa≤量程≤20MPa）

≥1.2倍（20MPa≤量程≤400MPa）

破壞壓力：

（持續0.1秒）

≥2.5倍 （量程≤10MPa）

≥2倍 （10MPa≤量程≤20MPa）

≥1.75倍 （20MPa≤量程≤40MPa）

≥1.33倍（40MPa≤量程≤60MPa）

≥1.35倍（60MPa≤量程≤400MPa）

響應時間：

≤ 2.5mS（帶高壓阻尼器時≤0.2S）

機械壽命：

≥500萬次壓力循環

代號

A

B

C

介質溫度℃

-20

~80

-40

~100

-40

~125

溫度組別

T6

T5

T4

接線原理圖
