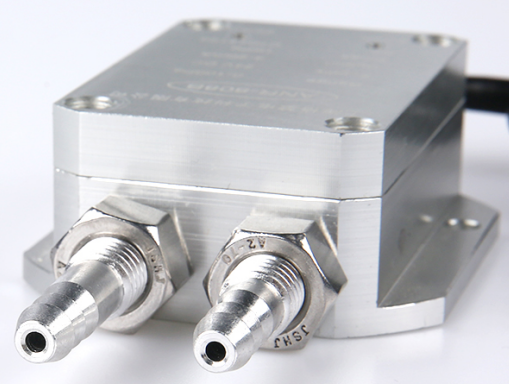

PTS320D系列微差壓/風壓變送器

PTS320D系列微差壓/風壓變送器型差壓變送器采用進口擴散硅芯體，專為測量小量程差壓而設計，具有很好的穩定性和可靠性，精度高，抗沖擊壓力較好，適合測量各種非腐蝕的氣體介質。
通過改變壓力連接端口的方式，可以很容易的測量負壓。
外殼采用方形鋁外殼，小巧靈便，外置零位和增益調整，方便調試安裝。

13361825277

詳細參數

尺寸圖

測量范圍：

極?。?~150Pa

比較大：0~200KPa

特點：精度高，穩定性好、有外部零點及滿度調整可選、體積小巧，重量輕、適用于干燥氣體介質、過載壓力較強。

量程可選范圍

150Pa

200Pa

250Pa

500Pa

1KPa

1.5KPa

2KPa

2.5KPa

3.5KPa

5KPa

10KPa

15KPa

25KPa

30KPa

50KPa

100KPa

150KPa

200KPa

比較大過載壓力

2.5 KPa

3.5 KPa

10 KPa

10KPa

20KPa

30KPa

50KPa

70KPa

200KPa

350KPa

產品選型

PTS

3***

. 50P

. 1

. 3

. 1

. 20

電纜長度：單位=分米；

出線形式：1=直接引線；

輸

出方式：1=1~5V；2=0~5V；3=4~20mA；4=0~10V；

安裝螺紋：現貨螺紋可選1=M10×1.25（配合8mm管徑軟管寶塔頭）；

量程：數字=差壓；-C①=正負壓；-A= 絕壓；單位代碼（P=Pa；K=KPa）；

注①：正負壓為對稱的復合壓力，例如：-C15K 即量程為－15KPa~15KPa

技術參數

供電電源：	16~32VDC；	輸出信號：	4~20mA；（0~5V，1~5V，0~10V可選）
靜態精度：	±0.5%FS ±0.75%FS（350Pa≤量程≤1KPa時） ±1%FS（量程≤350Pa時）	測量介質：介質溫度：	非腐蝕非導電的干燥氣體 -20~85℃
長期穩定性：溫度漂移：	≤±0.35 %FS@1年； ≤±0.035%FS/℃（0~50℃）	補償溫度：儲存溫度：	0~50℃ -40~85℃
零位偏置：滿度偏置：	≤對應精度誤差級別 ≤對應精度誤差級別	外殼材料：絕緣電阻：	鋁合金 ≥200MΩ@100V
響應時間：	≤5ms	反極性保護：	≥15S
負載能力：	[（供電電壓-16）/0.02]Ω

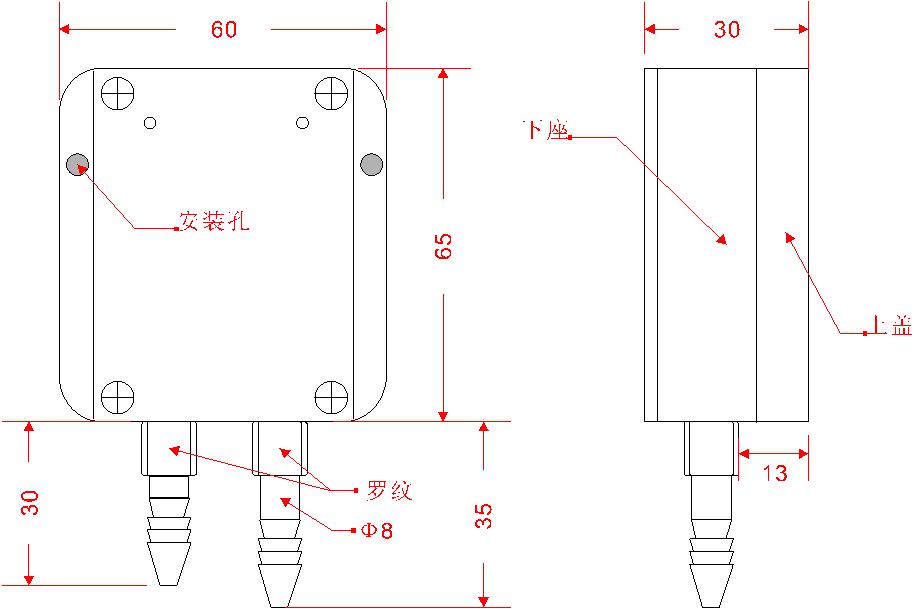

外形尺寸
