概述

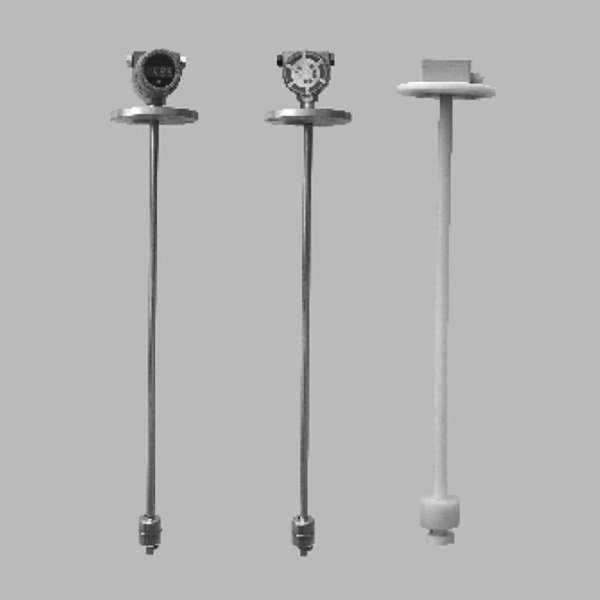

　　UHZ-600 系列磁性浮球液位變送器主要有液位傳感器和電流轉換器兩部分組成。 它利用磁性浮球隨液位變化時，沿液位傳感器導桿同步上升和下降， 從而使傳感器內電阻信號呈線性變化，再由電流轉換器將此電阻信 號轉換成二線制 4?20mADC 電流信號， 實現液位信號的遠距離傳輸。該浮球液位變送器可直接與本公司 生產的各類顯示儀表配套使用， 也可與上位機 PLC 等配套，以實現液位的遠距離顯示、報警、控制。同時 可根據用戶的要求， 提供帶現場指示的浮球液位變送器(有現場指針式和數字式兩種) 。

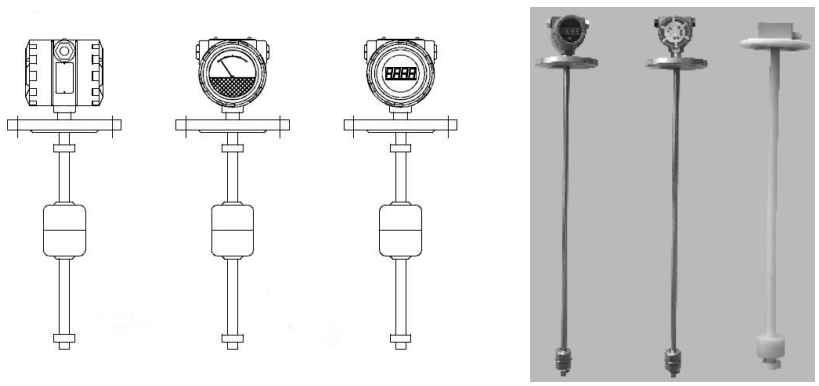

　　儀表外形結構圖

　　主要技術參數

　　? 測 量 范 圍 Measuring range: 0~ 300mm 至 6000mm

　　? 測 量 精 度 Measuring accuracy: ± 10mm

　　? 輸 出 信 號 Output:二 線 制 two-line 4~ 20mA

　　? 介 質 密 度 Medium density: >0.64g/cm3

　　? 介 質 粘 度 Medium viscidity: <0.02PaS

　　? 工 作 溫 度 Operating temperature: -15°C ~ 120°C

　　? 工 作 壓 力 Operating pressure: -0.1MPa~ 4.0MPa

　　? 電 氣 接 口 Electric connection: M20 X1.5 內 螺 紋 inner thread

　　? 接 液 材 質 Contact material: 304、 316L、 PTFE、PP (視 介 質 及 工 況 條 件 而 定 位 decided by medium and status )

　　? 變 送 器 功 耗 Power consumption: <1W

　　?變 送 器 供 電 電 源 Power supply: 24VDC (本 公 司 儀 表 帶 24 VDC 饋 電 輸 出 )

　　? 環 境 溫 度 Environment temperature: -40°C ~ 85°C

　　? 負 載 阻 抗 Load resistance: ≤600 Ω ? 防 護 等 級 Enclosure classification: IP65

　　? 防 爆 等 級 Explosion proof classification:

　　本 安 型 Intrinsically safe type: iaIICTT4? CT6

　　隔 爆 型 Explosion proof type: d IICT4 ? CT6

　　? 連 接 法 蘭 標 準 Connection flange standand: HG20592? 20635-97, 若 用 戶 采 用 其 他 標 準 (如 GB、JB、ANSI、JIS 等) 請?jiān)谟嗀浫沾缱⒚?Other standard on request。

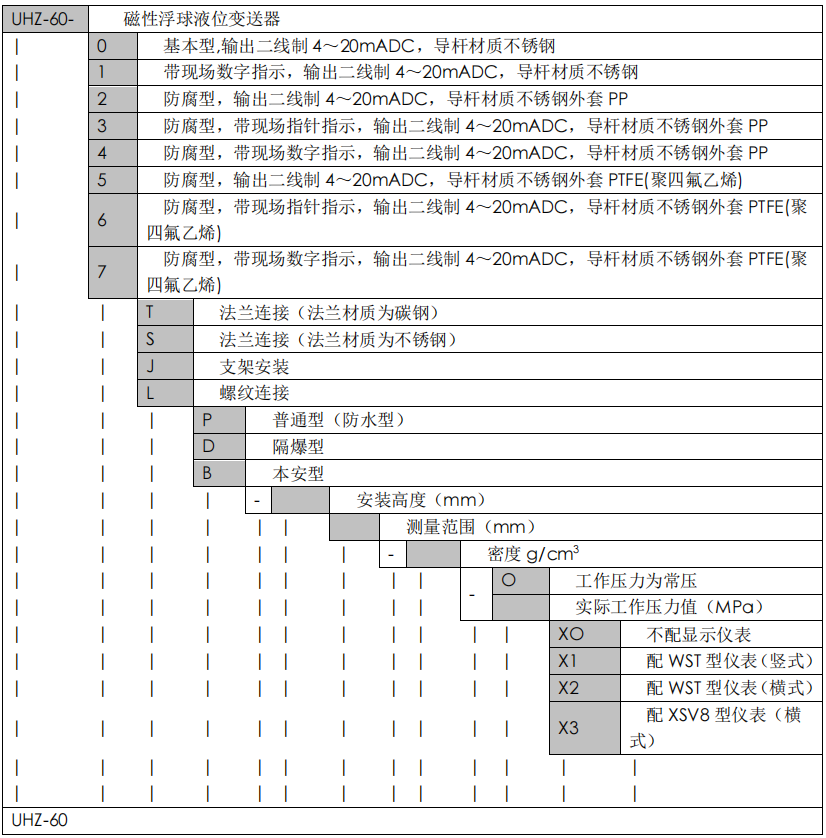

　　型號規格表

　　選型舉例 Example

　　需測量埋地油罐液位，安裝形式為法蘭連接，采用隔爆型帶現場數字顯示液位變送器 4?20mADC 輸出， 導桿材質不銹鋼， 配 WST81 豎式光柱數顯儀表， 油罐測量高度 1800,安裝高度 2100mm (即法蘭短接高度 300mm),常溫、常壓，介質為輕柴油，密度為 0.85g/cm3:

　　其型號為： UHZ-601TD-2100- 1800-0.85-OX1

　　特點

　　結構簡單 ，安裝方便性能可靠 ，便于維護保養 該液位變送器的傳感器部分 ， 因采用日本艾禮 富(ALEPH)干簧開關， 故其性能穩定，同時也 解決了因長時間用后出現干簧磁化現象，以保 證液位的準確測量。

　　工作原理

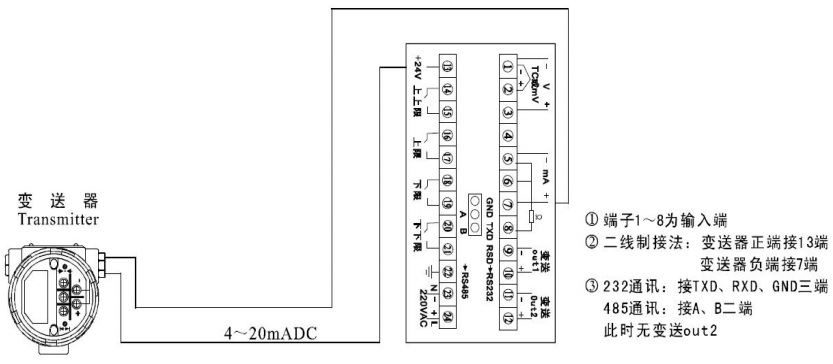

　　系統接線圖

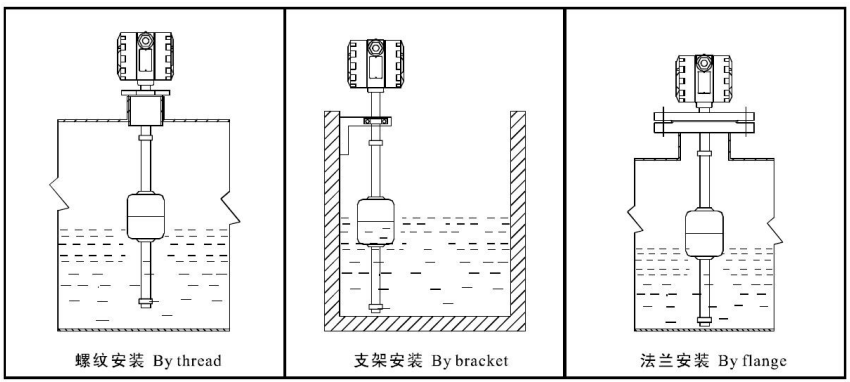

　　安裝形式

　　調試方法

　　? 液位變送器在出廠前已經嚴格調試，用戶一 般不必重新調整，如確實應某種原因需校調， 請按以下方法調試。

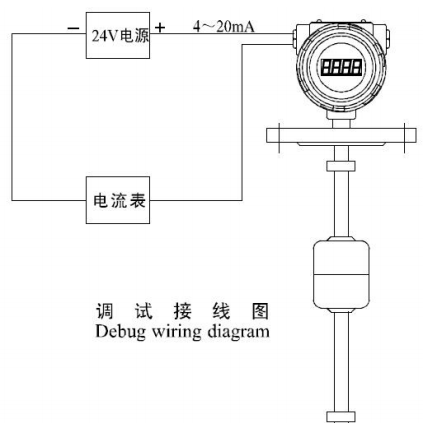

　　? 打開變送器接線盒 ，接線方法如下圖：

　　? 將液位變送器磁性浮球移動至下檔圈位置

　　(即零位處)， 此時電流表讀數應為 4mA 。如 與 4mA 的偏離超出精度范圍，則調節接線 盒 內轉換模塊的零位電位器。

　　? 浮球沿導桿緩緩移動到測量范圍(即滿量程 處) ，起始點從零位開始。此時電流表讀數應為 20mA ，如與 20mA 的偏差超出精度范圍, 則調 節接線盒內轉換模塊的量程電位器。

　　? 調節好零位和量程后，可將浮球緩慢移動至 量程的 1/2 處，此時電流表的讀數應為 12mA。

　　? 按以上步驟反復調試二至三次，該變送器已 校調完畢。

　　維 護 保 養 Maintain

　　液位變送器應定期進行零位和量程的校調， 以保證其測量的準確度。

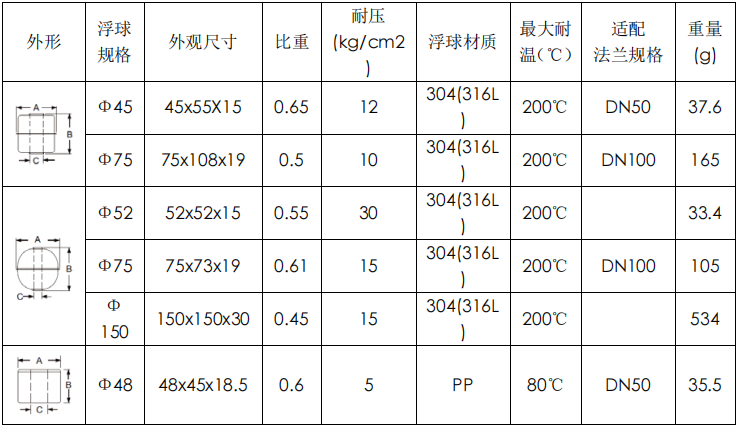

　　浮 球 規 格 與 適 配 法 蘭 及 使 用 溫 度 關系

　　※特殊要求浮球規格為： (指外徑)

　　Φ140 (304 、316L); Φ76 (304 、316L 、PP)

　　訂 貨 須 知 Order information

　　. 型 號 規 格 . 測 量 范 圍

　　. 安 裝 范 圍 . 被 測 介 質 名 稱 及 密 度

　　. 工 作 溫 度

　　. 連接法蘭規格(法蘭連接時提供)

　　. 工 作 壓 力
