UHZ系列磁性翻柱液位計

詳細參數

尺寸圖

　　概述

　　UHZ 系列磁性翻柱液位計是在吸收了國內外同類產品優點的基礎上，并結合我國的實際情況，研制并開 發成功的新一代液位測量?jī)x表，以原化工部頒布的磁性液位計標準 HG/T21584-95 為基準而組織生產的產品，可用于各類材質制作的設備內液體介質的液位(界面)的檢測，由于該系列液位計的檢測部分與顯示部分完全隔離，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質液位的測量，更具有其獨到的優越性，比傳統的玻璃管、板式液位計具有更高的可靠性、安全性。

　　該系列液位計配上液位控制、報警開關，可實現液位的控制、報警和連鎖，配上內置式一體化液位變送器，可將液位(界面)信號轉換成二線制 4～20mADC 標準信號，實現液位遠距離檢測和控制，廣泛應用于電力、石化、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量和控制。

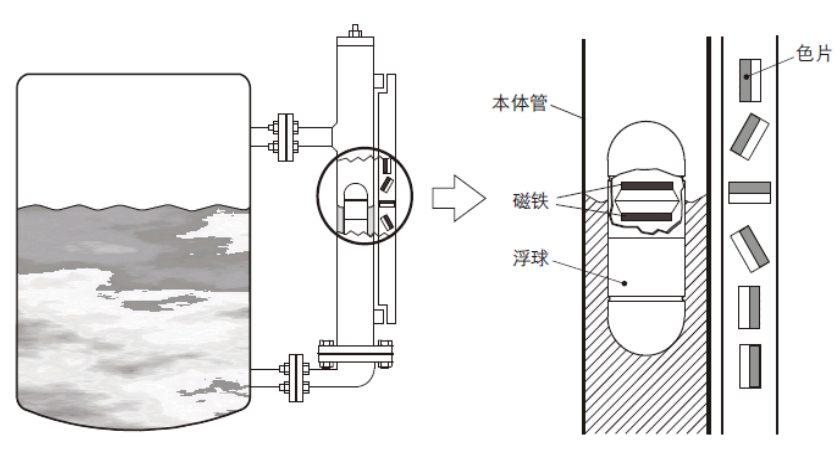

　　結構原理

　　磁性液位計是根據浮力原理(阿基米德定律)結合磁性耦合作用研制而成，當被測量容器中的液位升降時，液位計主導管內的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合作用傳遞到現場指示器(標尺)，驅動紅、白翻柱轉動。當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白主界處即為容器內介質液位的實際高度。

　　特點及適用場所

　　? 適用于高溫、高壓、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配備使控制更加容易。

　　? 加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。

　　? 若電源中斷，現場磁性開關亦不受影響準確性高。

　　? 每 10cm 加一不同顏色的色片，使液位容易辨識。

　　? 適用于布料染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業等。

　　型號規格表(一)

安裝形式	系列型號	結構特點	接液材質	測量范圍	設計溫度℃	設計壓力(MPa)
側裝式	UHZ－201	基本型	304（316L）	0－300～15000	0～100	-0.1～1.6
	UHZ－202	中溫、中壓型	304（316L）	0－300～6000	0～200	-0.1～4.0
	UHZ－203	高溫、高壓型	304（316L）	0－300～6000	0～420	-0.1～16.0
	UHZ－204	衛生型	316L	0－300～6000	0～150	-0.1～2.5
	UHZ－205	低密度型	304（316L）	0－300～6000	-15～100	-0.1～6.3
	UHZ－206	PP防腐型(304內襯PP)	PP	0－300～6000	0～80	0～0.6
	UHZ－207	PTFE防腐型(304內襯PTFE)	PTFE	0－500～6000	0～150	-0.1～2.5
	UHZ－208A	夾套加熱型	304（316L）	0－300～6000	0～200	-0.1～4.0
	UHZ－208B	電伴熱型	304（316L）	0－300～6000	0～100	-0.1～4.0
	UHZ－209	真空夾套型	304（316L）	0－300～6000	-15～200	-0.1～6.3
	UHZ－210	平衡傳動型	304（316L）	0－300～15000	0～200	0（常壓）
	UHZ－211	PP型PP	PP	0－300～3000	0～80	0～0.6
	UHZ－212	低溫防霜型	304（316L）	0－300～6000	-60～0	-0.1～6.3
頂裝式	UHZ－220	普通頂裝型	304（316L）	0－500～4000	-15～420	-0.1～2.5
	UHZ－221	無護管頂裝型	304（316L）	0－800～4000	-15～420	-0.1～4.0
	UHZ－222	PP防腐頂裝型	PP	0－800～4000	0～80	0～0.6
	UHZ－223	PT FE防腐頂裝型	PTFE	0－800～3500	0～150	0～1.6
	UHZ－224	旁通頂裝型	304（316L）	0－800～3500	-15～420	-0.1～4.0
	UHZ－225	頂裝式(液化氣專用)	304	0－500～4000	-60	0～6.4

　　選型說明

　　選型時，先按型號規格表(一)中所列舉的主要技術參數選定系列型號后，再按型號表(二)選用配套及附件。

　　型號規格表(一)所列舉的設計溫度、設計壓力均為標準要求，如用戶工況要求高于這些技術參考，可在訂貨時注明。

　　側裝式液位計沉筒距 C 與介質密度對照表

液體介質密度 g/cm3	沉筒距	典型液體介質示例
0.38～0.60	450～300	液化石油氣、液氨、乙烯、氫氰酸、乙烷
0.61～0.74	300～200	汽油、丁二烯
0.75～0.85	300～250	甲醇、環氧（丙烷），二甲苯、輕油、乙醇
0.86～0.99	250～200	丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯
1.00～1.10	220～200	水、醋酸、樟腦油
1.11～1.25	200～170	鹽酸、焦油、氯磺酸、硝基苯、FR－22
1.26～1.39	170～160	液堿、麥芽糖、20％稀硫酸、硫酸二甲酯
1.40～1.59	160～140	液氯、稀硫酸、濃硝酸、FR－12、氯仿
1.60～2.00	150～120	98％硫酸、發煙硫酸、高氯酸、溴水磷酸、氟油

　　常用不銹鋼材料代呈對照表

德國 Germany	美國 U.S.A	日本 Japan	中國China
1.4783	321	SUS321	1Cr18Ni9Ti
1.4571	316Ti	-	0Cr18Ni2MO2Ti
1.4401	316	SUS316	0Cr17Ni12Mo2
1.4435	316L	SUS316L	00Cr17Ni14Mo2
1.4301	304	SUS304	0Cr18Ni9

　　型號規格表(二)

UHZ-100	磁翻柱小型面板（指示窗寬21mm、刻度寬20mm）										系列號
UHZ-200	磁翻柱標準面板（指示窗寬21mm、刻度寬40mm）
UHZ-300	磁翻柱寬面板（指示窗寬42mm、刻度寬82mm）
UHZ-500	LED發光指示面板（指示窗寬21mm、刻度寬40mm）
	P0	不配排污閥									排污閥任選
	PA	配排污閥（球閥）
	PB	配排污閥（截止閥）
	PC	配排污閥（聚丙烯球閥UHZ-206/211型專用）
	PD	配排污閥（襯氟隔膜球閥）
		M0	不配4～20mADC遠傳變送器								變送器任選如需帶HART則加后綴H（如M1H、M2H、 M3H、M4H）
		M1	配防水型4～20mADC遠傳變送器
		M2	配本安型4～20mADC遠傳變送器
		M3	配隔爆型4～20mADC遠傳變送器
		M4	配YC200磁致伸縮液位變送器，輸出4～20mADC
			K0	不配液位開關							液位開關任選
			K1	配YK01區域型液位開關，如液位計需配2個YK01開關，則選型為2K1
			K2	配YK02干簧記憶型液位開關，選型同上
			K3	配YK04機械記憶型液位開關（凸輪開關），選型同上
				X0	不配顯示儀表						顯示儀表任選
				X1	配WST智能型萬能輸入光柱指示數字顯示儀表（豎式）
				X2	配WST智能型萬能輸入光柱指示數字顯示儀表（橫式）
				X3	配XSV8智能型液位/容積顯示儀表（橫式）
UHZ					F0	連接法蘭材質為碳鋼					法蘭材質
					F1	連接法蘭材質為不銹鋼
					F2	連接法蘭材質為PP
							介質密度				工藝參數
								測量范圍
									安裝高度（注：側裝式液位計無此項）
										常壓容器
										實際工作壓力值

　　注：其它特殊要求可在訂貨時注明!

　　選型舉例

　　例 1：側裝式液位計，介質 33%鹽酸，密度 1.14g/cm3，常溫常壓，中心距為 2400mm，需配排污閥及防水型 4～20mADC 遠傳變送器，豎式光柱數顯儀表：

　　其型號為： UHZ—206PCM1X1-1.14-2400-C

　　例 2：頂裝式液位計，介質輕柴油，密度 0.85g/cm3，常溫、常壓，測量范圍 1800mm，安裝高度 2000mm。配隔爆型 4～20mADC 遠傳變送器，記憶上、下限液位開關，豎式智能萬能輸入光柱指示數字顯示儀表，連接法蘭材質不銹鋼：

　　其型號為： UHZ-220P0M32K2X1F1-0.85-2000-C

　　安裝示意圖

②側裝式磁性液位計

②無護管頂裝式

③護管頂裝式

④旁通頂裝式

⑤平衡傳動型

UHZ-201～212 系列側裝式液位計，適用于常溫、常壓、高溫、高壓、低溫、高粘度、低密度、強腐蝕性介質。

UHZ-221頂裝式無護管型液位計適用于重油、原油、樹脂等高粘度介質的液位測量

UHZ-223頂裝式防腐液位計適用于鹽酸低位槽等液位的測量。

UHZ-220/222頂裝式護管型液位計適用于地下儲槽的液位測量，如埋地油罐、低位酸槽等液位的測量。

UHZ-224型旁通頂裝式液位計適用于低位槽罐，但為觀察方便需提高觀察方位的設備的液位測量。

UHZ-210平衡傳動型液位計是專為介質粘度較

高，且測量范圍又較大的儲罐而設計的液位計。比較典型的有重油儲罐、原油儲罐等。

　　注：該類液位計，配以?xún)?nèi)置式遠傳變送器及 YK01 、YK02 、YK03 液位開關，實現液位的遠距離測量或控制報警。
