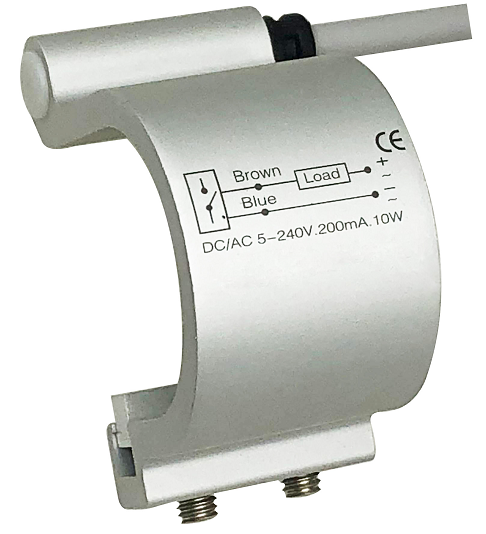

SK-56 系列磁性開關

SK-56 系列磁性開關 產品型號、檢測距離、工作電壓、工作溫度請查看產品詳情

詳細參數

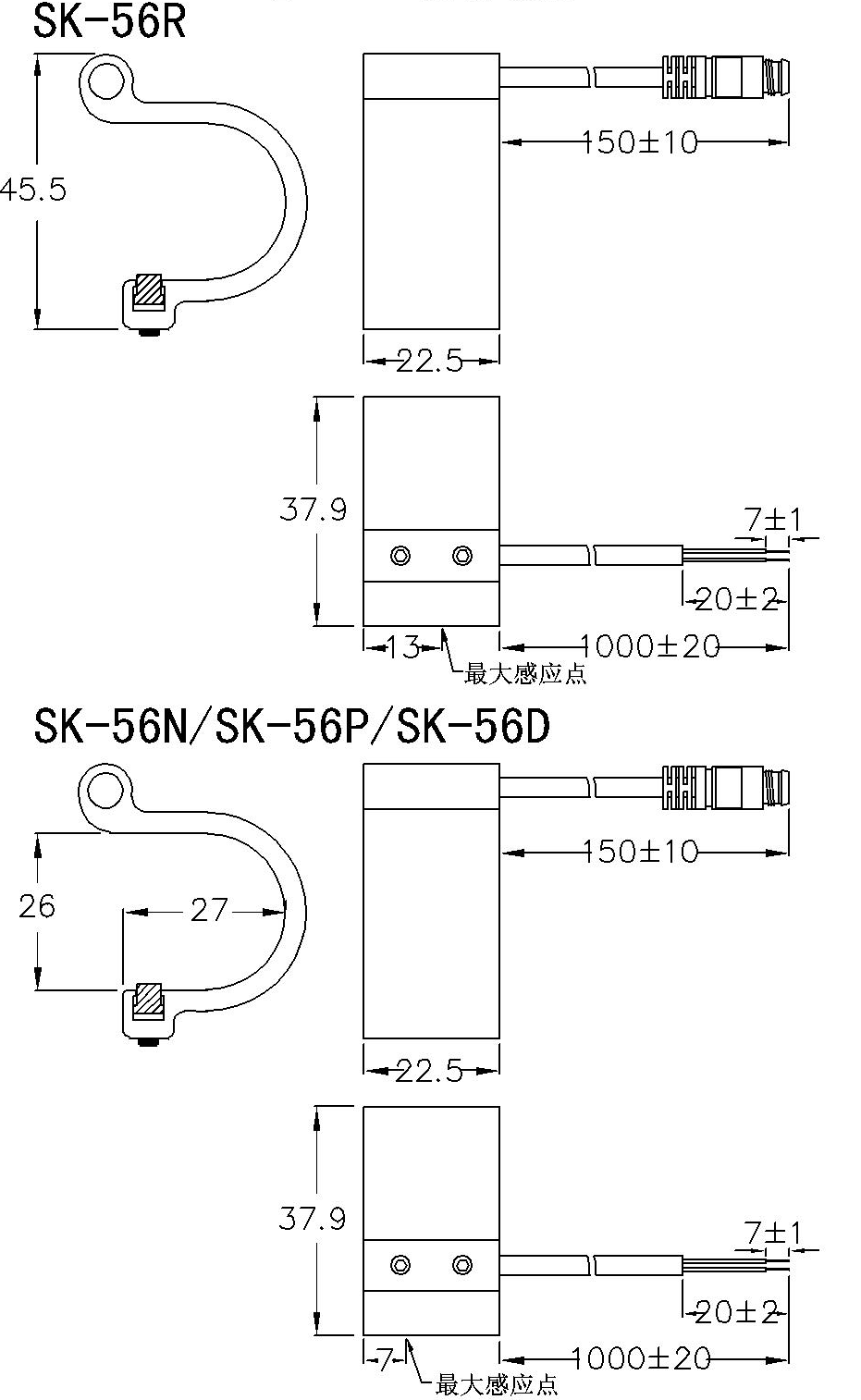

尺寸圖

型號	PE-55R	HE-55D	HE-55N	HE-55P
接線圖規格說明

配線方式	二線式		三線式
開關邏輯	SPST常開型	電子式無接點.常開型
輸出接點形式	有接點	無接點	無接點NPN	無接點PNP
使用電壓范圍	5-240V DC/AC	10-28V DC	5-30V DC
最大開關電流	100mA max	4-40mA max	200mA max
接點容量（注1）	10W max	1.5W max	6W max
消耗電流	﹣﹣		8mA@24V DC max
內部電壓降	3.0V max		1.5V max
泄漏電流	﹣﹣	1mA max	0.01mA max
指示燈顏色	紅色LED		紅色LED	綠色LED
電線	∮3.2 2C PVC		∮3.2 3C PVC
最大切換工作頻率	200 Hz	1000 Hz	1000 Hz
感應磁場強度（注2）	70高斯	40高斯	70高斯
使用溫度范圍	–10～70℃
耐沖擊（注3）	30G	50G	50G
耐振動（注4）	9G
保護制造等級	IEC 529 IP 67
保護回路（注5）	無		電源極性反向保護；突波吸收保護
注：
1.不可超過接點容量（P=V*1）；
2.測量使用之標準磁石：∮15.5∮85t(異方性橡膠磁石)；
3.正弦波/X.Y.Z3軸向/每一軸向3回/每一回時間11ms;
4.復振幅1.5mm/10Hz～55Hz～10Hz掃頻，持續1分鐘/每次X.Y.Z軸向操作1小時；
