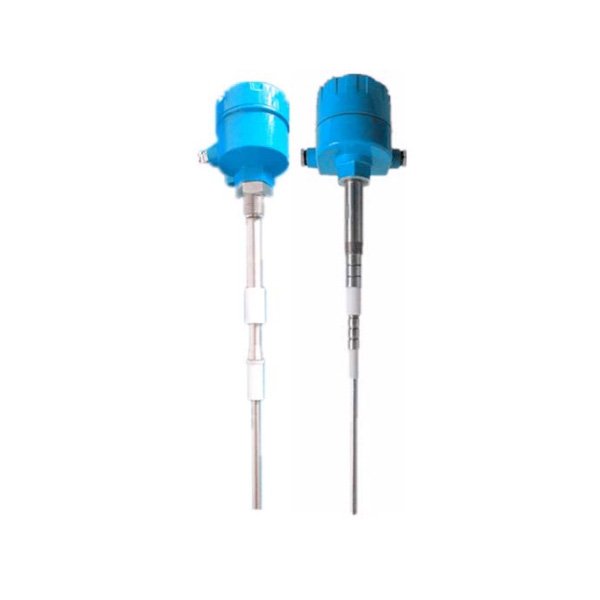

產品概述

　　智能型射頻導納開關是一款從根本上實現了智能的產品。該系列產品是基于射頻導納原理設計的高端產品，具有穩定性高、測量精確、應用場合廣泛等優點。相比傳統的射頻導納開關，本系列產品采用模塊化設計，配有液晶調試模塊，無需使用任何外圍輔助設備，能夠自動獲取并顯示被測物位當前值，為用戶提供更可靠的測量數據;液晶調試模塊具有調試和顯示的雙重功能，使用戶能夠簡潔直觀地讀取所需的各項數據，方便了調試。

　　優勢

　　成熟的經測試的測量原理：堅固耐用、安全通用型探頭在嚴重粘附和粘稠介質中可靠測量調試簡單。

　　主要參數

　　智 能 化：自動調整工作量程，并配指示燈顯示，系統出錯自查功能，無可 動部件水平安裝時精度非常高，測量粘稠性物料是該儀表的優勢。

　　抗 掛 料：獨特的電路設計提高了抗掛料性能

　　供電范圍：DC24V 100mA 和 AC220V 50/60HZ

　　繼電器容量：DPDT，117/220VAC，5A 無感 3A 有感

　　適 應 性：探頭使用溫度范圍：-184℃～260℃，

　　電路部分耐溫：-40℃～80℃

　　靈 敏 度：小于 0.3PF 延時可調：0-30 秒

　　穩 定 性：高穩定性輸出，耐飛灰、落料、水汽、結晶、結蠟影響。

　　免 維 護：無活動、無易磨損部件，無需經常清潔、保養、調試。

　　易操作性：面板式設計理念，正常安裝完成后，儀表自動標定工作點并運行方便的電氣連接，提高了操作人員工作效率。

　　防爆等級：本安型：ExiaIICT4-CT6

　　隔爆型：ExdIICT4-CT6

　　安裝使用說明

　　? 當探頭水平安裝時，應與水平面向下成 20°夾角以減少落料沖擊并增加感應靈敏度;

　　? 探頭穿過容器壁安裝時，保護套(絕緣部分)應比容器壁上的積料厚度長出 2”;

　　? 為避免室外環境下雨水滲入接線盒，水平安裝時電纜入線口須垂直向下;

　　? 安裝時應充分考慮被測介質不從料倉中心入料時所堆積形成的傾斜角;

　　? 確認電源電壓與所選用產品的電壓相同，根據端子臺上的標識參照接線圖對應連接好各電纜，接好后，再將接線盒蓋鎖緊;

　　? 控制線路負載不能超負載使用(小于繼電器容量使用)。

　　注：不要在探頭與容器壁的螺紋連接處使用任何潤滑劑，如果需要，可使用 Teflon 膠布進行密封，此時，安裝者應用萬用表對線路進行檢查，并確保容器壁與探頭間的電阻小于 1 歐姆!

　　應用范圍及場所：

　　貯料倉、水井、水池、藥桶、酸堿桶等各種液體、粉體、顆粒體的準位檢測、控制。

　　瀝青廠、啤酒廠 、水泥廠、焦煤廠、食品廠、面粉廠、玻璃廠、油漆廠 、塑膠廠、煤礦廠、紙廠、藥廠、發電廠、水處理廠、污水處理廠、飲料

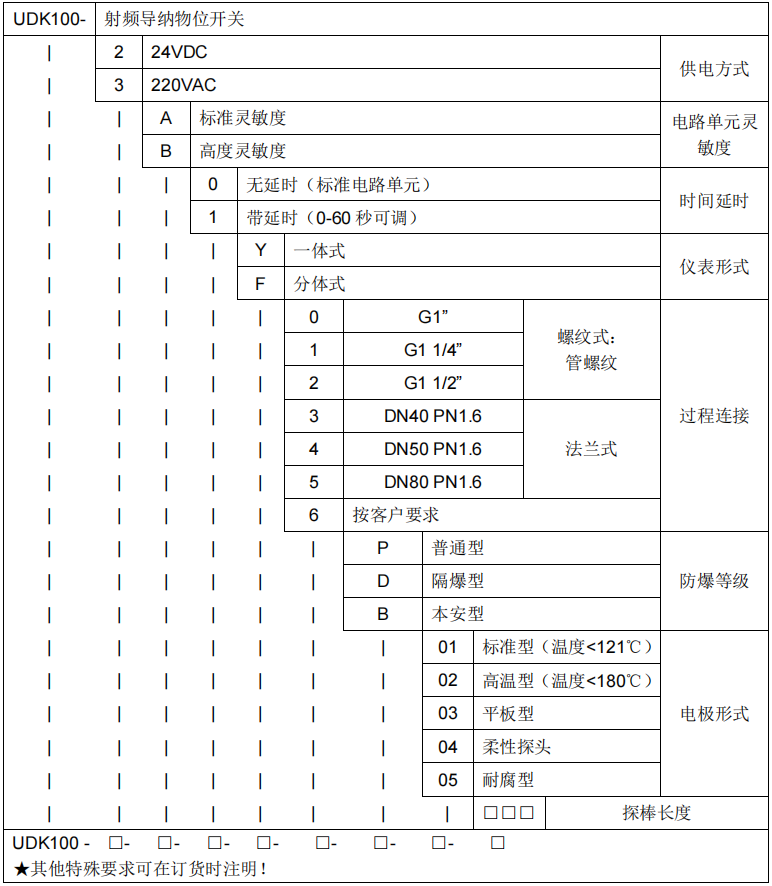

　　型號規格表

　　例：射頻導納開關供電電壓 24VDC，標準靈敏度，帶 0-30 秒延時可調，一體式結構，介質溫度 80℃，過程連接為 DN50 PN1.6 法蘭，隔爆型，防爆等級：dIICT4-CT6，探桿長 500mm。

　　選型為：UDK100-2A1Y4D01-500
