產品概述

　　UHZ900 系列智能型電浮筒式液位計是本公司研制生產的智能型液位控制器組裝而成的產品。儀表可用來測量 液位、界位或密度， 能輸出 4～20MA 標準直流信號， 利用 HART 通信協議的 DLC3000 系列智能型液位控制器還可存 取對過程操作至關重要的信息。使用與 DLC3000 系列智能液位控制器相兼容的 375 型 HART 通信器， 可獲取來自過 程、智能液位控制器或浮筒測量室的信息。 HART 通信器可連接在智能液位控制器的現場接線盒上。由于使用 HART 通信器， 用戶可查詢、組態、標定或測試智能液位器。利用 HART 協議， 對來自現場的信息可下載到控制系統中或 按單個回路的信息接受。

　　結構原理

　　UHZ900 系列智能型浮筒式液位計由智能液位控制器與浮筒測量室、測量機構、浮筒、扭力管等組成。

　　浮筒浸沒在測量室內的液位中， 與扭力管系統剛性連接。扭力管系統承受的力量是浮筒自重減去浮筒所受 的液體浮力的凈值， 在這種合力作用下的扭力管扭轉一定角度。被測液體的位置、密度或界位高低的變化 引起浮筒位置的變化，該變化被傳遞到扭力管組件，使其產生旋轉。扭力管的旋轉運動傳遞到智能液位控 制器杠桿上，使固定在杠桿組件上的磁鐵發生位移， 改變了由霍爾效應傳感器檢測的磁場。該傳感器將磁 場信號轉換為電信號。DLC3000 系列智能液位控制器彩微控制器與相關的電子線路測量過程變量，提供電流 輸出，驅動液晶顯示器(LCD)及提供 HART 通信能力。微控制器接收經環境溫度補償與線性化了的信號，

　　同時也補償由于過程溫度變化而引起的液體密度的變化。數/模(D/A)輸出線路接受微控制器的輸出并提 供 4～20MA 電流輸出信號。 LCD 可顯示模擬量輸出、過程變量(液位、界位高低或密度)、過程溫度(若安 裝了 RTD) 、扭力管旋轉角度及顯示變量的百分數范圍等。

　　參數

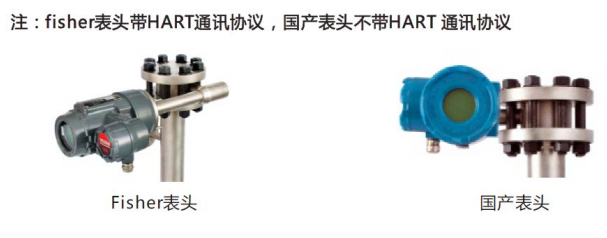

　　UHZ900 性能穩定可靠、高溫 420℃、高壓 Class 2500LB ANSI、原裝費希爾浮筒表頭、測量范圍： 300mm~ 4000mm、參考精度： ±0.5%FS、小密度差： 不小于 0.1g/cm3、護等級： NEMA4X 及 IEC60529IP66、電氣接口： 2 個 1/2-14NPT 內螺紋， 一個在底部，另一個在接線盒前面?？商峁?M20 的轉換頭。

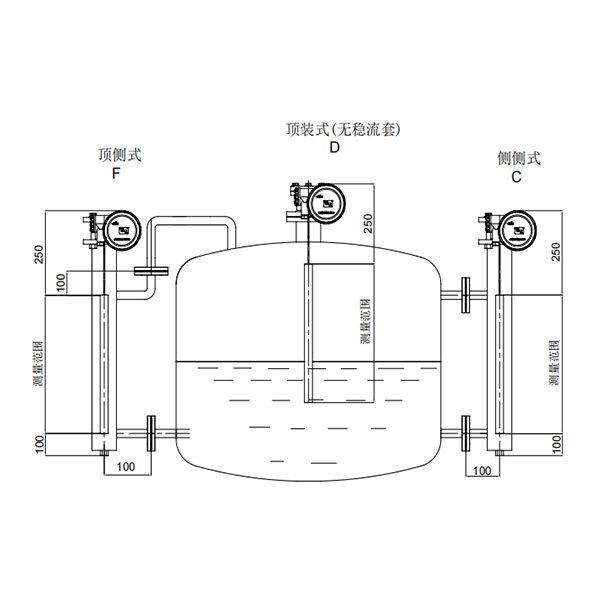

　　安裝類型如下圖：

　　F 型： 頂側式安裝(如圖 F);

　　D 型： 頂裝式安裝， 無穩流套， 適合液位較穩定情況(如圖 D);

　　C 型： 側側式安裝(如圖 C);

　　P 型： 頂裝式安裝， 帶穩流套， 適合液位不穩定的情況(如圖 P);

　　E 型： 側第式安裝(如圖 E)。

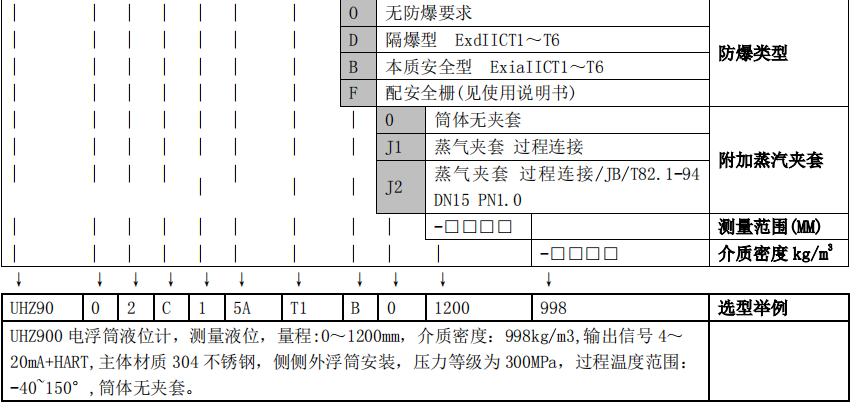

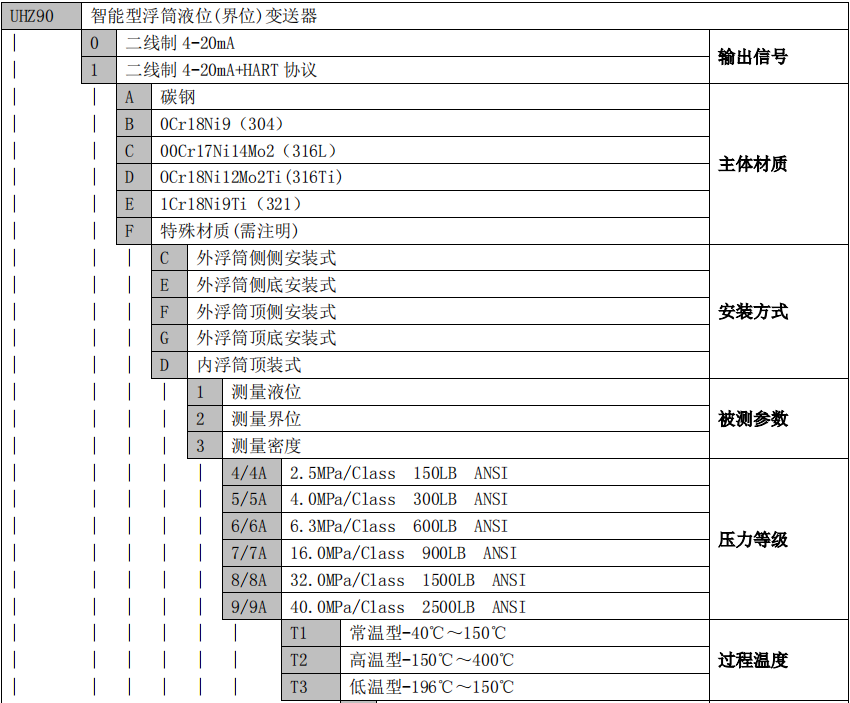

　　設計選型
