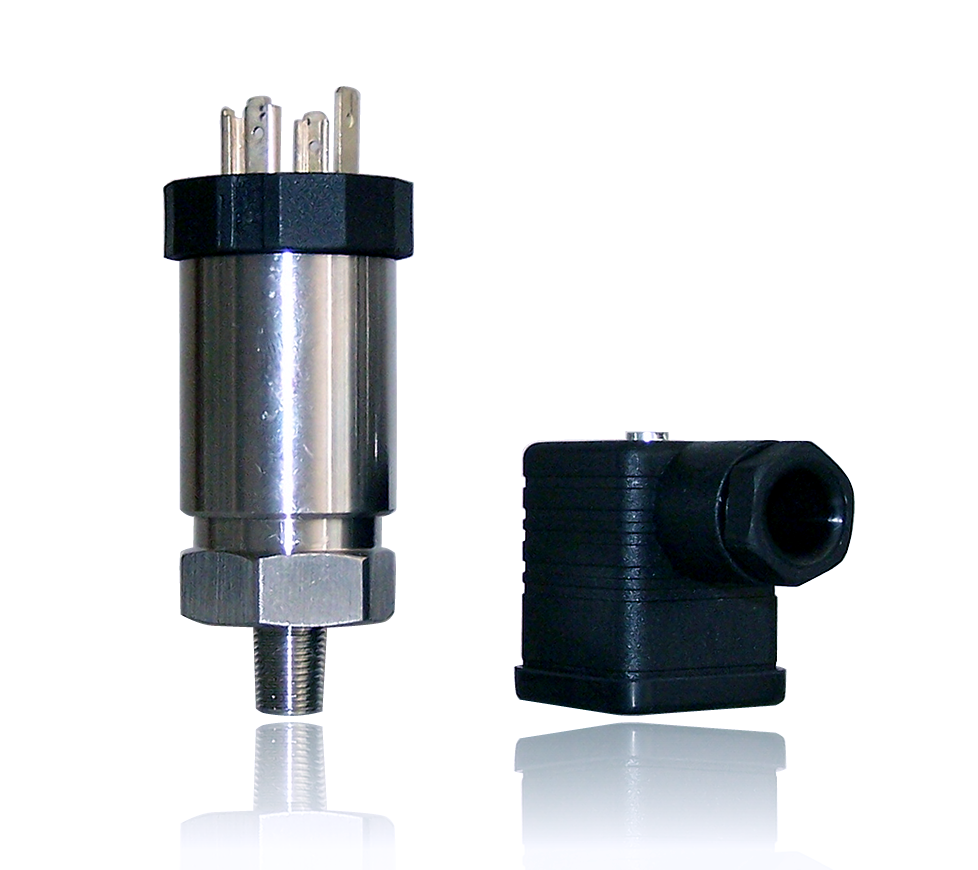

PTS130系列擴散硅壓力變送器

PTS130系列壓力變送器采用擴散硅隔離膜傳感器及德國進口連接件，具有良好的穩定性和可靠性，抗沖擊壓力性能很好。
內部傳感器為擴散硅芯體，以316不銹鋼隔離膜灌充硅油隔離測量介質，可測量與316不銹鋼兼容的各種介質。由于擴散硅傳感器靈敏度高，線性好，因此此系列產品非常適合小量程壓力測量。

13361825277

詳細參數

尺寸圖

量程可選范圍：

最?。?100（0）~10.0 KPa

最大：-1（0）~1000.0 Bar

特點：精度高，穩定性好，有外部零點及滿度調整可選、適合測量低壓量程、適用于各種與316不銹鋼兼容的液體和氣體、過載壓力較強！

產品選型

PTS

130

. 30M

. 1

. 3

. B

. 20

電纜長度：數字=n分米；留空=2米電纜；

精度等級：留空=0.5%FS；-B=±0.2%FS；A=±0.1%FS；

出線形式：1=直接引線；2=航空插頭；3=DIN接頭；

輸出方式：1=1~5V；2=0~5V；3=4~20mA；4=0~10V；

安裝代碼：1=M20×1.5；2=M12*1；3=R1/4“；定制螺紋參看螺紋選型表；

可選衛生型卡箍接頭，安裝代碼參看卡箍接頭代碼對應表；例：D40=DN40標準卡箍接頭；

量程：數字+單位代碼（B=bar，M=MPa，K=KPa）；前綴：A=絕壓，無前綴=表壓；-nTn①=-100 T 100kpa

130=標準型；131=可調型；132=高溫型；

注① 格式為-nTn，n代表數字，舉例：-100T100K= -100KPa～+100kpa；

技術參數

供電電源：	9~30VDC；16~32V（0~10V輸出）；	輸出信號：	4~20mA；（0~5V、1~5V、0~10V可選）
靜態精度：	±0.5%FS；±0.2%FS；±0.1%FS；	溫度漂移：	≤±0.025%FS/℃（0～80℃）
長期穩定性：	≤±0.25%FS@1年（精度±0.5%） ≤±0.15%FS@1年（精度±0.2%） ≤±0.15%FS@1年（精度±0.1%）	測量介質：介質溫度：儲存溫度：	與316不銹鋼兼容的氣體和液體 -40~（85℃默認；125℃可選） -40~85℃
零位偏置：滿度偏置：	≤對應精度誤差級別 ≤對應精度誤差級別	外殼材料：絕緣電阻：	不銹鋼 ≥500MΩ
過載壓力：（持續1分鐘）	≥2倍	破壞壓力：（持續0.1秒）	≥3倍
負載能力：	≥[（供電電壓-8.5）/0.02]Ω（電流輸出） ≥0.5mA（電壓輸出）	機械壽命：	≥500萬次壓力循環

外形尺寸
